Duman Tahliye ve Şaft Damperi

Ürün kasası 1,50 mm kalınlıklı galvaniz sacdan, kanatları müşteri isteğine göre alüminyum profil veya galvaniz sacdan imal edilmektedir. Kanat yuvaları bronz malzemeden imal edilmiş olup, kanat mekanizma malzemesi çeliktendir. Paralel kanatlı çalışırlar. Kullanılacağı yerin özelliğine göre duman damperi veya yangın damperi motoru ile çalışır.

Kullanım

Yangın anında oluşan dumanın ve ısının atmosfere kontrollü bir şekilde atılması halinde; yangın çıkan alana giren personel veya itfaiye elemanı kurtarma, soğutma veya söndürme işlemi sırasında daha rahat çalışacaktır. Yangın dumanı ve ısısı diğer alanlara yayılmadan dışarı atılacak ve böylece tüm hacim içinde yer alan ürünler, sistemler, yapı elemanları zarar görmeyecek, hasar azalacaktır. Isının içeride birikerek artmasına engel olunarak, yangının ivmesi düşürülecek ve hacim içinde bulunan ürün ve sistemlerin yanma sıcaklığına ulaşmasına engel olunacaktır. Toksik gazların içeride kalması engellenecektir. Biriken ısının taşıyıcı yapı elemanlarına etki etmesine fırsat vermeyerek, yapının statiğinin bozulmamasını sağlayacaktır. Tek katlı yapılarda, binaların kapalı otoparklarında, yer altı taşıma sistemlerinde, kubbeli mimarilerde, pozitif basınçlandırması olmayan büyük şaft ve asansör kuyularında, yangının başlaması ile beraber ısı ve dumanın üst kotlarda birikmesi süratle gerçekleşir; eğer duman ve ısı damperlerle dışarı atılmazsa, üst kotlarda biriken duman çöker ve yatayda yayılmak üzere kat bazında hareket eder, çelik yapı taşıyıcılarının özelliği bozulur.

Montaj

• Hava kanalına montajı – cıvata ve kanal klipsi vasıtasıyla montaj.
• Beton yuvaya montajı – Özel kasa yapısı sayesinde kutu profille birlikte vidalı montaj.

Aksesuar

Limit Switch

Menfezli Duman Tahliye Damperi

Ürün kasası 1,50 mm kalınlıklı galvaniz sacdan, kanatları müşteri isteğine göre alüminyum profil veya galvaniz sacdan imal edilmektedir. Kanat yuvaları bronz malzemeden imal edilmiş olup, kanat mekanizma malzemesi çeliktendir. Paralel kanatlı çalışırlar. Kullanılacağı yerin özelliğine göre duman damperi veya yangın damperi motoru ile çalışır.

Kullanım

Yangın anında oluşan dumanın ve ısının atmosfere kontrollü bir şekilde atılması halinde; yangın çıkan alana giren personel veya itfaiye elemanı kurtarma, soğutma veya söndürme işlemi sırasında daha rahat çalışacaktır. Tek katlı yapılarda, binaların kapalı otoparklarında, yer altı taşıma sistemlerinde, kubbeli mimarilerde, pozitif basınçlandırması olmayan büyük şaft ve asansör kuyularında, yangının başlaması ile beraber ısı ve dumanın üst kotlarda birikmesi süratle gerçekleşir; eğer duman ve ısı damperlerle dışarı atılmazsa, üst kotlarda biriken duman çöker ve yatayda yayılmak üzere kat bazında hareket eder, çelik yapı taşıyıcılarının özelliği bozulur. Damperin önündeki lineer menfez sayesinde damper dekoratif görünümlüdür.

Montaj

Beton yuvaya montajı – Özel kasa yapısı sayesinde kutu profille birlikte vidalı montaj.

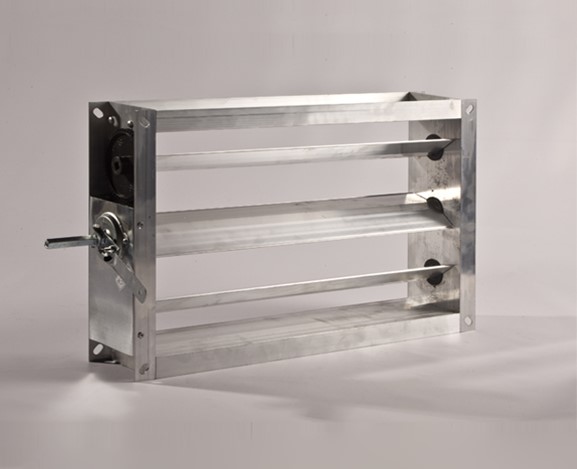

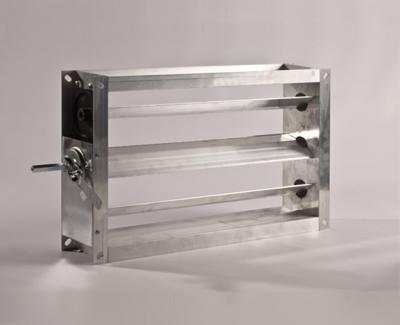

Dikdörtgen Hava Damperi

Ürün kasa ve kanatlarının tamamı ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.

Kullanım

Havalandırma kanallarında debi ve basınç kontrolü için kullanılırlar. Damperdeki zıt yönlü kanatlar, havanın sürtünme direncini azaltıcı özellikteki aerodinamik yapıya sahiptirler. Debi ayarı metal kumanda kolu ile kol üzerindeki AÇIK –  KAPALI ve ara değerlerine göre yapılır.

Kaplama

• Elektrostatik toz kaplama
• Alüminyum eloksal.
• İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir.

Montaj

Cıvatalı montaj

Aksesuar

SM: Servomotor (24 Volt veya 220 Volt).

Sipariş Kodu

Model / Standart Ölçüler / Aksesuar / Kaplama

Semboller

• W (mm): Boğaz uzunluğu
• H  (mm): Boğaz genişliği
• EPC: Elektrostatik toz kaplama
• A_eff  (m²): Efektif alan
• NA: Alüminyum eloksal

Contalı Dikdörtgen Hava Damperi

Ürün kasa ve kanatları ekstrude edilmiş alüminyum profilden imal edilmektedir.

Kullanım

Klima santralleri, hava kanalları ve benzeri sistem ve ünitelerde hava debi ve basınç ayarı için kullanılırlar. Kanat genişliği 108 mm olup kanatların aerodinamik yapıları sayesinde hava akımına karşı oluşan direnç minimuma indirgenir. Kanatlar PVC malzemeden mamul dişli mekanizmasıyla zıt yönlü olarak tahrik edilir. Bu özellik debi kontrolünü kolaylaştırır. Kanatlarda bulunan contalar sayesinde maksimum sızdırmazlık sağlanır. Ayrıca debi ayarı metal kumanda kolu ile kol üzerindeki AÇIK – KAPALI ve ara değerlerine göre yapılmaktadır.

Kaplama

Ürün standart olarak alüminyum pres renginde imal edilmekte olup , isteğe bağlı olarak elektrostatik toz kaplama veya alüminyum eloksal- la da kaplanabilmektedir.

Aksesuar

SM: Servomotor

Sipariş Kodu

Model / Standart Ölçüler / Kaplama Tipi

Semboller

• W (mm): Boğaz uzunluğu
• H (mm): Boğaz genişliği
• EPC: Elektrostatik toz boya
• NA: Alüminyum eloksal

Perfore Klapeli Yuvarlak Hava Damperi

Ürün kasası galvanizli sacdan imal edilirken, klape perfore galvaniz sacdan, klape kolu ise galvaniz sacdan veya PVC malzemeden imal edilmektedir.

Kullanım

Yuvarlak hava kanallarında debi ayarının sağlanması için kullanılırlar. Debi ayarı klape kolu üzerindeki AÇIK – KAPALI ve ara değerlerine göre yapılır. Esnek kanallarda kullanılması için damperin her iki tarafına kordon çekilmektedir.

Montaj

Yuvarlak kanala vidalı montaj.

Kaplama

• Elektrostatik toz kaplama
• İsteğe bağlı olarak diğer tüm RAL kodundaki renklerde temin edilmektedir.

Sipariş Kodu

Model / Standart Ölçüler / Kaplama

Semboller

• ØD (mm): Perfore klapeli yuvarlak hava damperi boğaz çapı
• L  (mm): Perfore klapeli yuvarlak hava damperi uzunluğu
• EPC: Elektrostatik toz kaplama

Geri Dönüşsüz Damper

Ürün kasası ve kanatları alüminyum profilden imal edilmektedir.

Kullanım

Üfleme ve emiş kanallarında, havanın istenmeyen geri dönüşünü engelleyici olarak kullanılır. Hava itme kuvveti ile orantılı olarak açık veya tam kapalıdır. Kademeli ayar yapılmaz.

Montaj

• Hava kanalına montajı – Cıvata ve kanal klipsi vasıtasıyla montaj.
• Beton yuvaya montajı – Özel kasa yapısı sayesinde kutu profille birlikte vidalı montaj.

Dairesel Kesitli Geri Dönüşsüz Damper

Kasa galvanizli çelik sacdan, kanatlar ise alüminyumdan imal edilmektedir. Daha iyi bir sızdırmazlık ve düşük ses seviyesi oluşturmak için conta kullanılır.

Özellikleri

Klape aşırı basınç etkisinde açılır ve basınç etkisi ortadan kalkınca yay vasıtasıyla kapanır.

İris Damper

Ürün galvanizli çelik sacdan imal edilmekte olup, bir ayar skalası ve ölçüm bağlantıları ile teçhize edilmektedir. Kopmaya karşı dayanıklı kumanda düğmesi temin edilen anahtar ile ayarlanmaktadır.

Kullanım

Yuvarlak hava kanallarında hava debisi ayarlanması ve ölçümü için kullanılmaktadır. Azalan orifis yapısından dolayı kanal kesit alanında uniform bir hava debisi oluşur. İrisin kapanması homojen bir hava akımı ile birlikte düzgün bir hava debisi ayarı oluşturur. Damperlerde fark basıncının ölçülmesi için manometre bağlantıları bulunmaktadır. Damperin ölçüm hassasiyeti ±%5 olup çalışma sıcaklık aralığı -10°C ile +80°C arasındadır. Ayrıca hava kaçaklarının olmaması için bağlantılar contalanmalıdır.

Montaj

• Perçin veya akıllı vidayla yuvarlak hava kanalına montaj.
• Bant veya klips kullanılarak esnek hava kanallarına montaj.

Sipariş Kodu

Model / Standart Ölçüler / Montaj Tipi

Semboller

• ØD(m: iris damper flanş çapı
• Ød(mm): iris damper nominal çapı
• L (mm): iris damper boyu

Mekanik Sabit Debi Ayar Damperi

Ürün dış kasası galvaniz sacdan, iç aksamları ise galvaniz ve alüminyum sacdan imal edilmektedir.

Kullanım

Mekanik sabit debi ayar damperi bağımsız bir şekilde ve aynı zamandaherhangi bir elektriksel güce bağlı kalmadan debi kontrolü yapmaktadır.Sistemdeki basınç değişimine göre istenen hava debisini yayla çalışan mekanizmasıyla kendi kendine ayarlamaktadır. Mekanik sabit debi ayar damperleri, havalandırma sistemlerinde mekanlara istenilen taze hava ihtiyacının sabit debide iletilmesinde veya egzost edilmesinde kullanılırlar. Mekanik olarak kendi kontrolünü kendisi yaparak çalışan sabit debiayar cihazlarıdır. Herhangi bir servomotor gerektirmeden ±10% sapma oranında sabit debi kontrolü temin etmek üzere kullanılırlar. İstenilen hava debisi, bir alyan anahtar yardımıyla cihaz üzerinden kolaylıkla değiştirilebilir. Dairesel ve dikdörtgen kesitli olarak üretilirler. Mekanik olduğu için motorlu tiplere göre daha ekonomiktir. Minimum 50 Pa ile maksimum 1000 Pa basınç aralığında 2 ile 10 m/s hava hız aralığında kullanılmaktadır.

Sipariş Kodu

Model / Standart Ölçüler (mm) / Debi (m³/h)

Order Code

Model / Standard Dimensions (mm) / Air Flow Rate (m³/h)

Semboller

• ØD (mm): Dairesel kesitli CAV nominal çapı
• W (mm): Dikdörtgen kesitli CAV genişliği
• H (mm): Dikdörtgen kesitli CAV yüksekliği
• L (mm): Dairesel veya dikdörtgen kesitli CAV uzunluğu

Dikdörtgen Yangın Damperi

Ürün kasa ve kanadı 1,5 mm galvanizli sacdan mamül, damper kolu ise 5 mm galvanize edilmiş. DKP sacdan imal edilmektedir. Ayrıca kanat cidarları arasında ise 70 kg/m  yoğunlukta, 20 mm kalınlıkta yangına dayanıklı taş yünü kullanılmaktadır.

Kullanım

Bina havalandırma sistemlerinde, hava kanalları ile yangın ve dumanın diğer mahallere yayılmasını önlemek amacı ile kullanılır. Damperde bulunan sigorta mekanizması 72°C’ye ulaştığında damperin içerisinde bulunan kanadı geri dönüş yayı ile tahrik ederek kapanmasını sağlar ve yangının diğer mahallere yayılmasını engeller. Ayrıca, servomotor otomasyon sistemi ile de kontrol edilebilir. Duman damperlerinde ise, 24 Volt veya 220 Volt kumandalı servomotor otomasyon sistemine gelen sinyal ile birlikte damper açılır ve duman tahliyesi yapılır. Sigorta, damper kolunun bulunduğu yüzeyde kolay değiştirilebilir şekilde dampere montajlıdır. Kasa saclarının birbirine montajı cıvata ve somunla yapılmaktadır. Birleşim noktalarına yangına dayanıklı sızdırmaz kırmızı silikon uygulanmaktadır.

Montaj

• Hava kanalına montaj.
• Duvar geçiş parçası ile duvara montaj.

Aksesuar

• WTP: Duvar geçiş parçası.
• SM: Servomotor (24 Volt veya 220 Volt).

Sipariş Kodu

Model / Standart Ölçüler / Aksesuar

Semboller

• W (mm): Boğaz uzunluğu
• H (mm): Boğaz genişliği

Sertifikalı Yangın Damperi

Ürün kasası 1,5 mm galvanizli sacdan mamül, motor damper kolu ise 5 mm galvanize edilmiş DKP sacdan imal edilmektedir. Tüm motor-kanat güç aktarım elemanlarında çelik, kanatta 30 mm kalsiyum silikat levha ve iki kasanın birleşim yerinde bulunan kısımda intumescent malzeme kullanılmıştır. Ayrıca iki kasanın arasında ısı izolasyonu için seramik malzeme bulunmaktadır. Ürünümüz 250×250 mm’den 1000×800 mm’ye kadar EN1366-2 ve CE sertifikalıdır.

Kullanım

Bina havalandırma sistemlerinde, hava kanalları ile yangın ve dumanın diğer mahallere yayılmasını önlemek amacı ile kullanılır. Ayrıca damperlerimiz yangın şaft duvarına monte edilebilecek özelliktedir. Damper motorunda bulunan termik eleman ve motor mekanizmasıyla 72°C’ye ulaştığında damperin içerisinde bulunan kanadı geri dönüş yayı ile tahrik ederek kapanması sağlanır ve yangının diğer mahallere yayılmasını engeller. Ayrıca, servomotor otomasyon sistemi ile de kontrol edilebilir.

Montaj

• Hava kanalına montaj.
• Yangın şaftı duvarına montaj.

Sipariş Kodu

Model / Standart Ölçüler / Aksesuar

Semboller

• W (mm): Boğaz uzunluğu
• H (mm): Boğaz genişliği
