Dikdörtgen Hava Kanalları

Smacna, DW 142-143, DIN 24-194 ve TSE standartlarına uygun, 0,50 mm’den 1,20 mm’ye kadar her kalınlıkta ve her ebatta üretim, her renk kodunda boyanmakta, içten ve dıştan Kauçuk-Akustik izole edilmektedir, Galvaniz ve paslanmaz sac çeşitleriyle üretim, bilgisayar sistemli kesim tezgahı sayesinde tam ebatta ve ölçüde üretim olanağı, birbirine uyumlu olarak imal edilmiş olup flanş ve köşelerde minimum sızdırmazlık, üretim sonrasında mastik ile tam sızdırmazlık sağlanmaktadır.

Dikdörtgen Hava Kanali

Dikdörtgen Kesitli Hava Kanalı Kenet Kapama Şekli

Dikdörtgen kanal boyuna kenetleme sistemimiz pittsburg kenetidir. Boyuna kenetlerin sızdırmazlığı uygulanacak basınç sınıfa göre seçilmelidir.

Hava kanalı dönüş parçaları, istenen radius ve istenen açı derecesine göre imal edilir. Dirsek İç Yönlendiricileri Dikdörtgen hava kanalı dirseklerine iç yönlendiriciler uygulanmaktadır. Dirsek ölçülerine uygun olarak üretilen kanatçıklar dirsek içine vidalanarak birleştirilir.

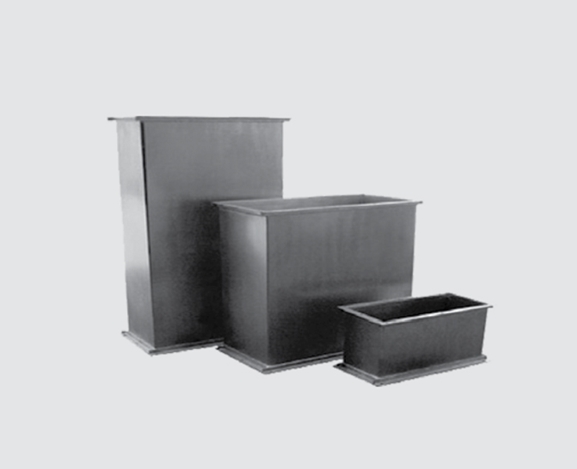

Dikdörtgen DKP Kanallar

Siyah veya DKP sacdan 1mm – 3mm kalınlığında kendinden flanşlı ve köşebent flanşlı olarak imal edlIir. Standart Boyları 1200 mm dir.

Yuvarlak DKP Kanallar

1 mm – 3 mm arası kalınlıktaki saclardan kaynaklı olarak üretilmektedir. Standart kanal boyu 1200 mm’dir.

Flanşlı, mutlu ve düz olarak imal edilmektedir.

Flanşlı: Lama demirden flanşlar bükülerek kanalın her iki ucuna kaynatılmaktadır. Bu flanşlara eşit aralıklı delikler delinerek kanallar birbirine eklenmektedir.

Kanalların iç ve dış yüzeyleri 250 °C ısıya dayanıklı özel çinko boya ile boyanmaktadır.

Plenium ve Anemostad Kutusu

Galvanizli sacdan imal edilir. 5 veya 10 mm kalınlıkta akustik izolasyonlu veya 6/9 veya 13 mm kalınlıkta ısı izolasyonlu (Kauçuk) olarak İmal edilir. Yandan veya üstten girişli olarak İmalat seçeneği mevcuttur.

Klape içten veya dıştan kumandalı olarak imal edilebilmektedir.

Menfez veya kare tavan anemostada vidalı veya klipsli montaja uygundur.

Plenium kutusu tavana tel veya rotla asılarak monte edilir.

Fan Coil Plenium Kutusu

Galvanizli sacdan imal edilmektedir. İç ve dış yüzey uygun kalınlıkta kauçuk malzeme ile izole edilir.

Bu sayede ısı kaybı ve ses önlenmiş olur. Üfleme havası için izolasyon kullanılırken, emiş için izolasyon kullanılmaz. Gizli tavan tipi fan coil ve kanallı split klima ağızlarına monte edilir.

Ventilasyon Kulesi

Dekoratif görüntüsü açısından kullanılan ventilasyon kuleleri; özellikle dış ortamlarda,daha çok taze hava emişlerinde ve atış havasında kullanılmaktadır. Yüksek ses seviyesinin olduğu durumlarda ventilasyon kulelerine susturucu ilavesi yapılmaktadır. Tamamı 304 kalite paslanmaz INOX ve RAL kataloğundan seçilen herhangi bir boya ile fırınlarından galvaniz saç malzemeden imal edilir.

ÖZELLİKLERİ

Dairesel ve kare uygulamaları vardır.3 parçadan meydana gelir.

Gövde; Flanşlı bağlantı

Kanatlar; kanat sayıları kapasiteye(efektif alana) göre belirlenir.

Başlık; Dekoratif amaçlı kula başlık uygulamaları vardır. (Tip 100,101,102,103)

Dekoratif görüntüsü ile 300 mm’den 1250 mm’ye kadar muhtelif çaplarda,her türlü boyda imalatlarımız mevcuttur.

Kule, kanat sayısı L1, L2, L3 uzunlukları standart olabildiği gibi isteğe göre belirlenir.

Kanatlar sabit olarak imal edilmektedir.

Kanatlarına arka tarafına %70 hava geçiren perfore saç veya kuş teli koyularak herhangi bir şeyin kanala girmesi engellenir. Saç kalınlığı standart olarak 1.25 mm kalınlığında olduğu gibi 3 mm kalınlığa kadar çıkabilir.

Eloksal anaog veya fırın boyalı olarak kullanılabilir. Fırın boya rengi RAL toz boya kataloğundan belirlenir.
