Flanş Profilleri

Hava kanallarının birleşim yerlerinde kullanılan flanş profilleri maxımum sağlamlık, sızdırmazlık ve montaj kolaylığı sağlamak İçin dizayn edilmiştir. A,B,C basınç sınıflarına uygundur. Flanşların sac kanal yerleşim derzine sızdırmazlık sağlamak için flanş boyunca akmaz ve donmaz özelliği olan silikon ihtiva edilir. İhticalara uygun farklı nitelikve kalınlıkta üretilir. 20,25,30,35 mm ölçülerinde TSE standartlanna uygun dx51 -0,60 ila 0,80 arası galvaniz sac’dan imal edilmektedir. Panç makinası punta veya vida ile dikdörtgen hava kanallanna monte edilir. Ayrıca paslanmaz çelik sac’dan üretimi de yapılmaktadır. Standart boy 4/5mt olarak üretilmektedir. Oray Air Duct tescilli markasına haizdir.

Köşe Elemanı

Köşe elemanlanları flanşlara uyumlu olarak 20,25,30,35 mm eninde üretilmektedir. Köşe elemanın amacı flanş bağlantılarını hatasız tamamlayıp kanal esnemelerinde kanal köşelerinden hava kaçağını önlemek ve kanal mukavemetini arttırmaktır. Flanşların kanal derzine çakılarak monte edilir. İdeal hava kanalı köşe parçalan özel dizaynı sayesinde kendini kilitler yapıdadır. Köşe elemanlarda 2,20 ile 3 mm arası galvaniz sac kullanılmaktadır, ayrıca paslanmaz çelik sac’dan üretim de yapılmaktadır. Oray Air Duct tescilli markasına haizdir.

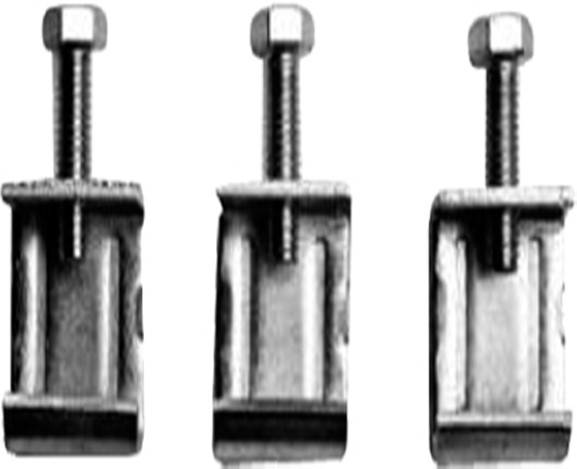

Vidalı Tip Klements

C ve D (yüksek) basınç sınıflarında flanş sabitlemesinde kullanılır.

Z Askı Elemanı

Askı elemanları rodlarla birlikte kullanılır.Taşıma ve askı sistemlerinde askı elemanı olarak kullanılır.Vibrasyon alıcı lastiği ile basınç ve hızın hava kanalında oluşturduğu titreşimi azaltır.

C Profil

Dış giydirmelerde, elektrik tesisatlarında, boru askı sistemlerinde destek ve bağlantı elemanları olarak kullanılır.

U Profil

Yatay ve düşey boru askı montajında, havalandırma kanallarının tespitinde, boru askı sistemlerinde destek ve bağlantı elemanı olarak kullanılır.

L Profil

Yatay ve düşey boru askı montajında, havalandırma kanallarının tespitinde, boru askı sistemlerinde destek ve bağlantı elemanı olarak kullanılır.

Askı Pimi

Metrik Gijonlar

DİN 975 Metrik Gijonlar 2 ve 3 Metre-Metrik Gijonlar Ölçüleri: M5-M48 //1/4″-2″

Civata Somun ve Pullar

Hava kanalı montajında yaygın olarak M8x20 mm, M8x25 mm, M10x25 mm ve M10x30 mm cıvata kullanılması tavsiye edilir.

Çekme Dübel

Yanlarda açılan kulakçıklar sayesinde deliğe tam oturur. Çekme kuvveti yüksektir Paslanmalara karşı çinko kaplanmıştır (5-10 mikron)

Döküm Mengene

Boruları, sprinkler sistemlerini ve profilleri çelik profilden bina konstrüksiyonlarına sabitlemek için kullanılır. M8 ve M10 rotlarla uygulanabilir.

Matkap Uçlu Kolay Vida

Havalandırma kanalı flanşı montajında 3.9×13 mm ve 3.9×16 mm ölçülerinde kolay vida (matkap uçlu vida) kullanılmaktadır.

Flex Duct Connector

• Isıtma, soğut, havalandırma sistemleri, endüstriyel hava aktarım sistemleri ve toz aktarım sistemleri için özel dizayn
• Cihaz ile rijit hava kanalının ya da iki rijit hava kanalının birbirlerine bağlantısında titreşim aktarımını engelleme
• Salınım sebebiyle oluşabilecek ileri ve /veya geri hareketleri yutma •Kolay ve hızlı montaj imkanı
• Galvaniz çelik sac+ takviyeli branda + galvaniz çelik sac malzemelerin özel bir sistemle birbirlerine kenetlenmesiyle üretim
• Farklı uygulamalar için pvc, neoprene, hypalon, silicone veya canvas branda kullanılarak 5 farklı tipte üretim
• Galvaniz çelik sac ve takviyeli brandaların birbirlerine kenetlenmesinde ”DOUBLE LOCK” KENET (çiftli kenet) sistemi
• Sızdırmaz
• Köşe, oval, yuvarlak vb. her türlü birleşme yerinde kolay ve pratik montaj
• Düşük işçilik gideri «Düşük işletme gideri «Stoklama kolaylığı «Taşıma kolaylığı «Bakım gerektirmeme

Gri Mastik Silikon

Antibakteriyel Hava Kanalı Silikonize Mastiği

Havalandırma kanalı, kapı ve pencere doğramaları (PVC, metal ahşap) ve duvar çatlaklarında dolgu ve izolasyon amaçlı kullanılan silikon yağı takviyeli akrilik mastik.

Kablo Bağı

Plastik Kelepçe, flexible hava kanalı montajlarında kullanılmak üzere, özel olarak dizayn edilmiş, çok amaçlı bir bağlantı elemanıdır. Metal kelepçeler kadar güçlü ve sağlam bir montaj sağlayamamakla birlikte daha ekonomik bir alternatiftir. Plastik Kelepçe, eksiz ve tek parça halindedir, enjeksiyonla bütün olarak şekillendirilmiştir. Plastik kelepçenin kenarları, gerek bağlantı gerekse bağlantı sonrasında, flexible hava kanalına zarar vermemesi için, yuvarlanmıştır.
