Slot Difüzör
Ürün çerçeve ve kanatlarının tamamı ekstrüzyon yöntemiyle üretilmiş alüminyum profilden, damper kısmı ise alüminyum sacdan imal edilmektedir.
Kullanım
Havalandırma kanallarından ofis, toplantı odası ve dükkan gibi ortamlara sıcak veya soğuk şartlandırılmış havanın dağıtılması veya bu ortamlardan kirli havanın emilmesi için kullanılırlar. Direkt olarak plenum kutusuna monte edilmekte olup, 1, 2, 3, 4 slotlu olarak imal edilmektedirler. Her slot, iç türbülansları önleyici özellikteki 2 adet yönlendirici kanada sahip olup, bu kanatlar sayesinde hava akımının yönü ayarlanabilmektedir. Bunun yanısıra, 2,6 – 4 mt arasında tavan yüksekliğine sahip mekanlar için idealdir.
Kaplama
- Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
- Alüminyum eloksal
- Damper ve kanatlar için analog kaplama
- İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir.
Montaj
Köprülü montaj
Aksesuar
BPB: Plenum kutusu
Sipariş Kodu
Model / Slot Sayısı / Standart Ölçüler (ØD x L (mm)) / Aksesuar / Kaplama Tipi
Semboller
- ØD (mm): Slot difüzör plenum kutusu giriş ağzı çapı
- PH (mm): Plenum kutusu yüksekliği
- L (mm): Slot difüzör uzunluğu
- EPC: Elektrostatik toz boya
- NA: Alüminyum eloksal
- AN: Analog kaplama
- WS (mm): Slot genişliği
- WSDD (mm): Slot difüzör damper genişliği

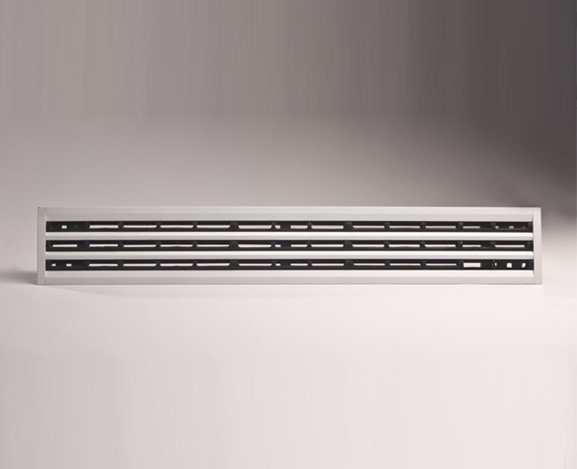

Makaralı Slot Difüzör
Ürün kasası ekstrüzyon yöntemiyle üretilmiş alüminyum profilden, kanatlar ise plastikten imal edilmektedir.
Kullanım
Hava kanallarından ofis, toplantı odası, dükkan gibi tavan yüksekliğinin 2,6 – 4 metre arasında olduğu mekanlara sıcak veya soğuk şartlandırılmış havanın dağıtılması ve bu ortamlardaki kirli havanın toplanması için kullanılır. Ürün tavan veya duvara monte edilmekte olup; 1, 2, 3, 4 slotlu olarak imal edilebilmektedir.
Kaplama
- Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
- Alüminyum eloksal
Montaj
- Plenum kutusuna köprülü montaj
- Tavana plenum kutusuyla askılı montaj
Aksesuar
BPB: Plenum kutusu
Sipariş Kodu
Model / Standart Ölçüler (L(mm) x s) / Aksesuar / Kaplama Tipi
Semboller
- ØD (mm): Plenum kutusu fleksible kanal giriş ağzı çapı
- L(mm) : Makaralı slot difüzör uzunluğu
- N: Kanal giriş ağzı çapı sayısı
- S: Slot sayısı
- W (mm): Slot genişliği
- F1 : Plenum kutusuna köprülü montaj
- F2 : Tavana plenum kutusuyla askılı montaj
- F3 : Duvara montaj
- EPC: Elektrostatik toz boya
- NA: Alüminyum eloksal

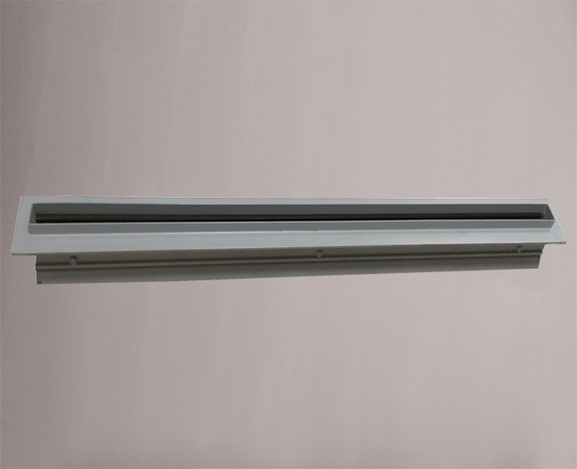

Lineer Slot Difüzör
Lineer Slot Difüzör; ürün çerçeve ve kanatlarının tamamı ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.
Kullanım
Lineer Slot Difüzörleri genellikle sürekli montajlar için uygundurlar ve lineer bir görüntü yaratmak için birbirine paralel diziler halinde monte edilebilirler. Hava tahliye yönü arzu edilen mahal koşullarına göre istenen şekilde ayarlanabilir. 2.6 – 4 mt arasında tavan yüksekliğine sahip mekanlar için idealdir.
Montaj
Köprülü Montaj
Kaplama
- Elektrostatik toz boya (RAL kodunda)
- Alüminyum eloksal
Aksesuar
Plenum kutusu

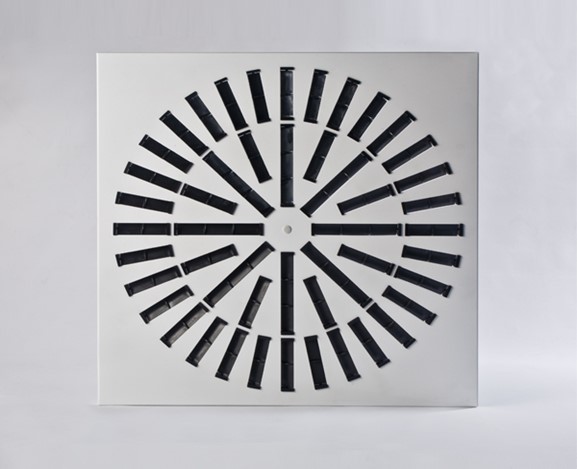

Swirl Difüzör
Ürün ön tablası DKP sacdan, kanatlar ise plastikten imal edilmektedir.
Kullanım
Taze havanın mahal havası ile süratli bir şekilde karışmasını sağlayarak ofis, toplantı odası, dükkan, sinema ve temiz oda gibi tavan yüksekliği 2,6 mt ile 4 mt arasında olan ortamlara şartlandırılmış sıcak veya soğuk havanın üflenmesi ve bu ortamlardan kirli havanın emilmesinde kullanılırlar.
Kaplama
- Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
- İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir.
Montaj
- Plenum kutusuna köprülü montaj.
Aksesuar
BPB: Plenum kutusu
Sipariş kodu
Model / Standart Ölçüler / Kanat Sayısı / Aksesuar / Kaplama Tipi
Semboller
- ØD(mm): Plenum kutusu giriş ağzı çapı
- PH (mm): Plenum kutusu yüksekliği
- PLW (mm): Plenum kutusu uzunluğu
- PLH (mm): Plenum kutusu genişliği
- LIN (mm): Plenum kutusu giriş ağzı uzunluğu
- F (mm): Çerçeve uzunluğu
- L (mm): Çerçeve genişliği
- EPC: Elektrostatik toz boya

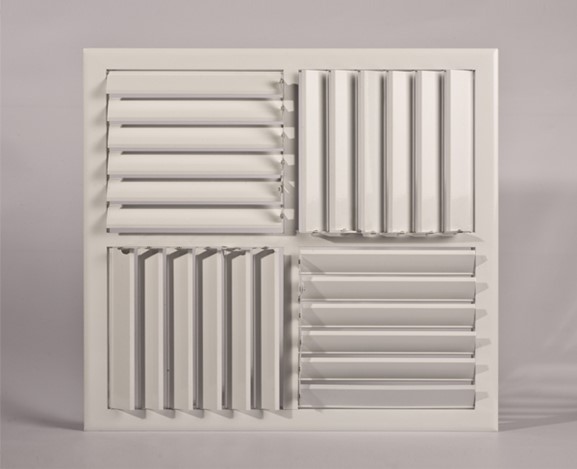

Dört Yönlü Swirl Difüzör
Ürün çerçeve ve kanatları ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.
Kullanım
Havalandırma kanallarından konferans salonu, tiyatro, spor salonu ve süpermarket gibi ortamlara sıcak veya soğuk şartlandırılmış havanın üflenmesinde kullanılır. Ürün sabit kanatlı, kol kumandasıyla ayarlanabilen kanatlı ve servomotorlu olabilmektedir. Kanatlar ısıtmada düşey konuma, soğutma ve izotermik atışlarda yatay konuma ayarlanır. Tavan yüksekliği en az 3,8 mt olan yerlerde uygulanır. Çalışma sıcaklık aralığı ±10°C olup, difüzör yüzeyinin korunması için 25 x 25 mm çelik tel kafes kullanılabilir.
Kaplama
Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
Alüminyum Eloksal
İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir.
Montaj
Vidalı montaj uygulaması mevcuttur.
Aksesuar
- BPB: Plenum kutusu: 0,7 mm galvanizli sacdan imal edilmekte olup akustik yalıtım istenirse, 6 – 9 mm kalınlığında mat siyah renkli poliüretan köpük malzeme kutu içine uygulanır.
- BWM: Çelik tel kafes.
- SM: Servomotor.
Sipariş Kodu
Model / Standart Ölçüler / Aksesuar / Kaplama Tipi
Semboller
- W (mm): Çerçeve uzunluğu
- SC: Vidalı montaj
- EPC: Elektrostatik toz boya

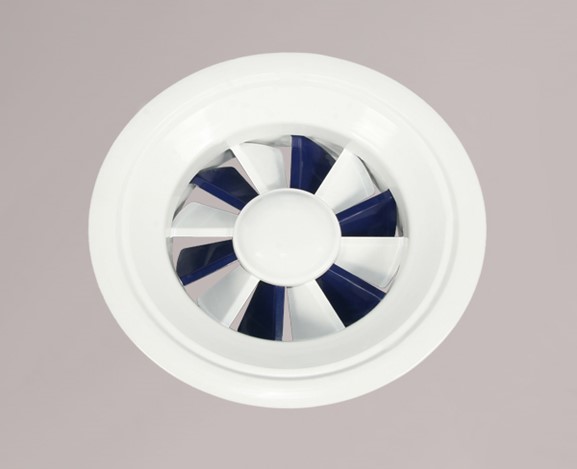

Türbülanslı Swirl Difüzör
Ürün kasası 1 mm DKP sacdan sıvama yöntemiyle imal edilirken, kanatlar ise galvaniz veya DKP sacdan imal edilmektedir.
Kullanım
Sabit kanatlı türbülanslı swirl difüzörler kanat yapılarından dolayı soğutma uygulamalarında kullanılırlar. Tavan yüksekliğinin 2,6 – 4 mt arasında olduğu mekanlar için uygundurlar. Ayrıca hava debisinin %100’den %25’e düşürüldüğü durumlar için idealdirler. Ayarla- nabilir kanatlı türbülanslı swirl difüzörler ise, fabrikalar, havalimanları, tiyatrolar, bankalar, konser salonları, konferans salonları gibi çok yüksek tavan uygulamalarının olduğu yerlerle tavan yüksekliğinin 4 mt’den fazla olduğu toplantı salonları tavan uygulamalarında şartlandırılmış havanın alt noktalara ulaşması için kullanılırlar ve havaya burgu hareketi vererek ortamın homojen olarak ısıtılması ve soğutulmasını sağlarlar. Kanat hareketi manuel veya servomotorla yapılmaktadır. Çalışma sıcaklık aralığı -10°C ile + 15°C arasında olup, ürün sabit ve %100’den %40’a kadar değişen hacimsel debiler için uygundur.
Kaplama
- Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
- İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir.
Montaj
Yuvarlak kanala vidalı montaj
Aksesuar
SM: Servomotor
Sipariş Kodu
Model / Aksesuar / Kaplama Tipi
Semboller
- ØW(mm): boğaz çapı
- ØF(mm): çerçeve dış çapı
- ØD(mm): şapka çapı
- H(mm): difüzörle flanşın toplam derinliği
- SM: Servomotor
- EPC: Elektrostatik toz boya

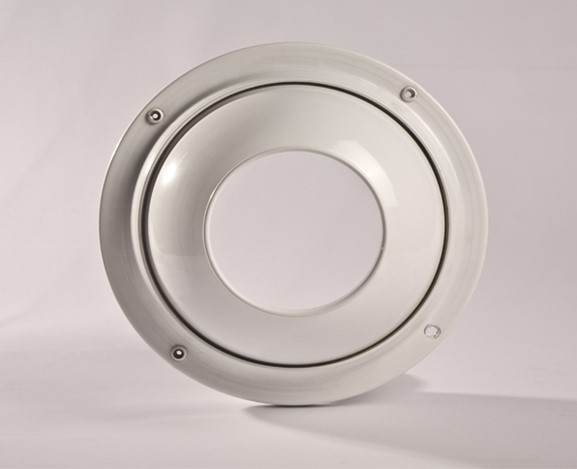

Jet Difüzör
Ürün alüminyum sacdan sıvama yöntemiyle imal edilmektedir.
Kullanım
Menfez ve difüzör kullanımının uygun olmadığı konser salonu, tiyatro ve müze gibi yüksek tavana sahip mekanlarda kullanıma uygundurlar. Uzun mesafelere yüksek debilerde yatay veya dikey noktasal hava atışları yapabilmektedirler. Yatayla ±30° açı yaparak üfleme yapabilirler. Bu sayede noktasal ısıtma ve soğutma yapabilirler.
Kaplama
- Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
- Alüminyum eloksal
- İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir.
Montaj
- Duvara gizli vidalı montaj
- Kanallara uygun adaptör parçasının ayarlanması ve yaka açılmasıyla flanşlı, vidalı ve perçinli montaj.
- Flexible kanal bağlantılarına askı tertibatıyla montaj.
Aksesuar
Kanal adaptörü
Sipariş kodu
Model / Kaplama Tipi
Semboller
- ØDs(mm): Üfleme ağzı çapı
- ØDF(mm): Flanş çapı
- ØDsc(mm): Flanş montaj vidaları eksenler arası mesafe
- ØDEF(mm): Flanş dış çapı
- ØDSP(mm): Küre iç çapı
- ØDR(mm): Emiş ağzı çapı
- EPC: Elektrostatik toz boya
- NA: Alüminyum eloksal

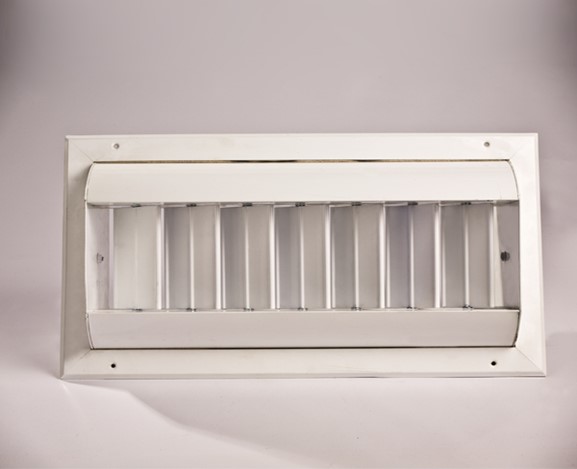

Drum Difüzör
Ürün kasa, kanat ve silindirik gövdesi ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir.
Kullanım
Spor salonları, fabrikalar, depolar, konser salonları, konferans salonları ve alışveriş merkezleri gibi yüksek ve uzun mesafeli hava atışlarının ihtiyaç duyulduğu ortamların ısıtılması, soğutulması ve havalandırılması için kullanılmaktadır. Kasa içerisindeki silindirik gövde sayesinde hava akışı ±30° aşağı ve yukarı yönlendirilebildiği gibi silindirik gövde içine konan ayarlanabilir kanatlar vasıtasıyla da hava akışı sağa veya sola yönlendirilebilmektedir. Ayrıca düşük basınç ve ses seviyesinesahiptirler.
Kaplama
- Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL9016)
- Alüminyum eloksal
- İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir.
Montaj
- Dikdörtgen kanala montaj
- Yuvarlak kanala montaj
- Duvara montaj
Aksesuar
Adaptör
Sipariş Kodu
Model / Tip / Aksesuar / Kaplama Tipi
Semboller
- W(mm): boğaz uzunluğu
- H(mm): boğaz genişliği
- F(mm): çerçeve uzunluğu
- L(mm): çerçeve genişliği
- E(mm): drum difüzör yüksekliği
- A (mm): Kanal giriş ağzı uzunluğu
- B (mm): Kanal giriş ağzı genişliği
- EPC: Elektrostatik toz boya
- NA: Alüminyum eloksal

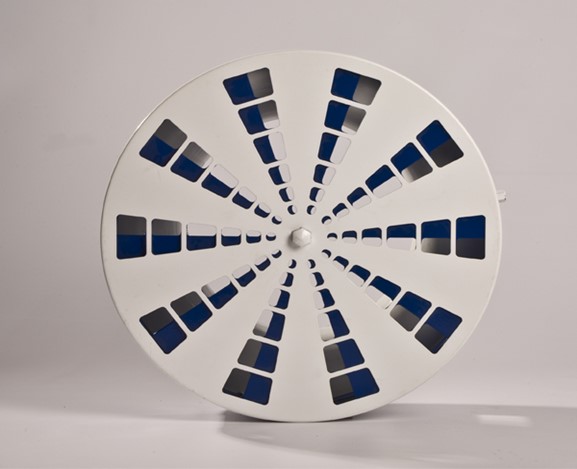

İdeal Konfor Difüzörü
Ürün boğazı 1 mm DKP sacdan sıvama yöntemiyle, ürün kasa ve kanatları 1 mm DKP sacdan imal edilmektedir.
Kullanım
Tavan yüksekliği 4 – 15 mt arasında olan süpermarketler, fabrikalar,tiyatrolar, sinemalar, konser salonları, toplantı salonları, spor salonları, kapalı yüzme havuzları ve fuar salonları gibi geniş mekanlarda ısıtma ve soğutma amaçlı olarak hava dağıtımında kullanılırlar. Bir hava giriş boğazı, iç ve dış difüzör yüzeyleri olan ideal konfor difüzöründe difüzörün yan ve alt yüzeylerinde hava üfleme açıklıkları bulunmaktadır. Bu açıklıklar göbekte dairesel olarak hareket ettirilebilen mekanizma sayesinde ayarlanabilmektedir. Bu mekanizma sayesinde, yazın yan deliklerin açılmasıyla soğuk hava tavana paralel olarak üflenmekte; kışın ise, bu yan deliklerin kapatılıp alt deliklerin açılmasıyla sıcak hava döşemeye dik bir açıda etkili ve hızlı bir şekilde üflenmektedir. Kanat ayarı manuel olarak veya servomotorla yapılmaktadır.
Kaplama
- Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
- İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir.
Montaj
Yuvarlak kanala montaj
Sipariş Kodu
Model / Kaplam Tipi
Semboller
- ØA(mm): ideal konfor difüzörü dış çerçeve çapı
- ØD(mm): ideal konfor difüzörü boğaz çapı
- EPC: Elektrostatik toz boya

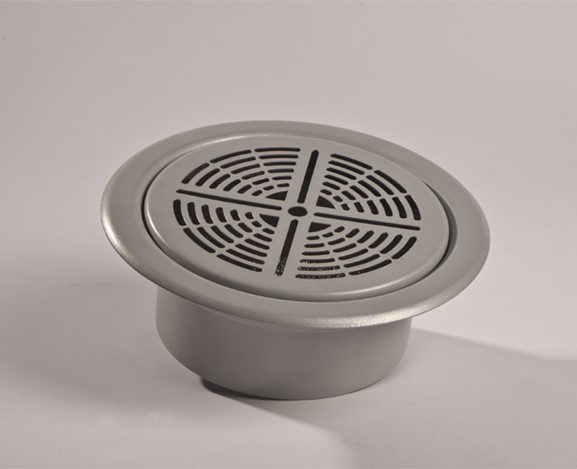

Yer Döşeme Difüzörü
Ürünün difüzör yüzeyi ve kasası 1,2 mm DKP sacdan sıvama yöntemiyle imal edilmektedir.
Kullanım
Yükseltilmiş döşeme altına yerleştirilen havalandırma kanallarından oditoryum, bilgisayar odaları, tiyatrolar, sinemalar, konser salonları, konferans salonları ve amfiler gibi ortamlara şartlandırılmış sıcak veya soğuk havanın üflenmesinde kullanılırlar. Düşük hız ve ses seviyelerinde hava üfleyebilme özelliğine sahiptirler. Yüksek indüksiyon oluştururlar. Bu sayede döşeme yakınındaki sıcaklık ve akış hızı kısa sürede düşer. Ürün 10 kN’luk yüke kadar dayanabilmektedir. Ayrıca düşey hava atışına uygundur.
Kaplama
- Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
- İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir.
Montaj
Yükseltilmiş döşeme üzerine direkt olarak konur. Herhangi bir bağlantı elemanına ihtiyaç yoktur.
Aksesuar
WF: POL 20 / 6 yıkanabilir filtre.
Sipariş Kodu
Model / Aksesuar / Kaplama Tipi
Semboller
- ØDd(mm): Difüzör yüzeyi çapı
- ØDc(mm): Döşeme difüzörü gövde çapı
- ØW(mm): Döşeme difüzörü boğaz çapı
- Aeff.(m2): Efektif alan
- EPC: Elektrostatik toz boya
