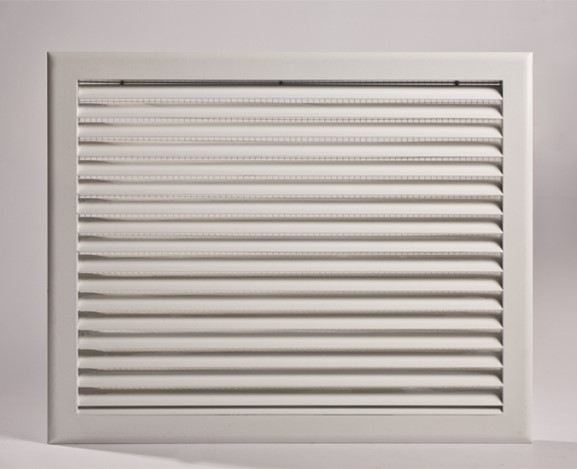

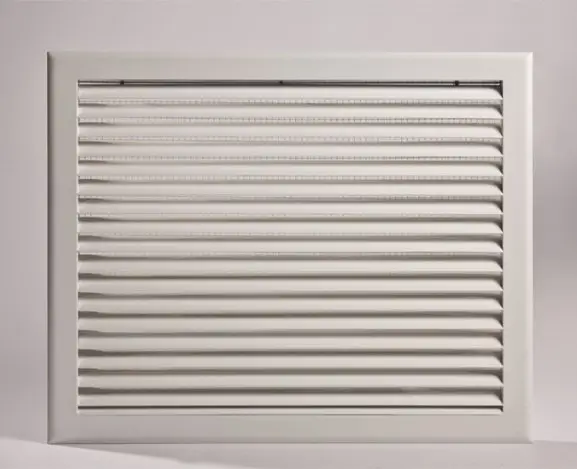

Hava Panjuru

Ürün çerçeve ve kanatlarının tamamı ekstrüzyon yöntemiyle üretilmiş alüminyum profilden imal edilmektedir

Kullanım

Banyo, tuvalet, depo, hangar, otopark gibi mekanların havalandırılması için olduğu gibi, sıcak hava apareylerinden sıcak hava üflenmesinde de kullanılmaktadırlar. Ayrıca, havalandırma kanallarında emiş ve egzoz amacıyla kullanılmakta ve sistemi yağmur ve yaprak gibi dış ortam koşullarına karşı korumaktadırlar.

Kaplama

• Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL9016)
• Alüminyum eloksal
• İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilkmektedir

Montaj

• Vidalı montaj

Aksesuar

• GW10: 10 x 10 mm galvanizli tel kafes.
• GW6 : 6 x 6 mm galvanizli tel kafes.
• AW : 2 x 4 mm alüminyum sinek tel.

Sipariş Kodu

Model / Standart Ölçüler / Aksesuar / Kaplama Tipi

Semboller

• W(mm): boğaz uzunluğu
• H(mm): boğaz genişliği
• K  (mm): Nominal kanal genişliği
• Aeff. (m2): efektif alan
• EPC: Elektrostatik toz boya
• NA: Alüminyum eloksal

Kum Tutucu Panjur

Ürün kasası galvanizli sacdan, kanatları ise alüminyum profilden imal edilmektedir.

Kullanım

Toz bakımından yoğun olan ortamlarda hava kanalı emiş ve üfleme hatlarının uçlarında yer alıp ön filtreleme yaparak havalandırma sistemini korumak için kullanılırlar. U profil kanat yapısına sahip olup,kanatlar kasa içine düşey doğrultuda şaşırtmalı olarak monte edilir.75-700 µm boyutlarındaki parçalar için parçacık tutma verimi %30 ile %78 arasında değişmekteyken, 350-700 µm boyutlarındaki parçalar için ise parçacık tutma verimi %70 ile %97 arasında değişmektedir. Çekmeceli tip kum tutucu panjurda havayla taşınan toz partiküllerinin oluşan santrifüj kuvvetin etkisiyle kanatlara çarpıp havadan ayrılması, tabandaki deliklerden ürün altındaki çekmeceye birikmesi ve bu çekmece vasıtasıyla tahliye edilmesi şeklinde çalışmaktadır. Ayrıca 20, 25, 30 ve 35 mm’lik flanşlarla imalat mevcuttur. Diğer taraftan, alttan boşaltmalı tip kum tutucu panjurda ise, havayla taşınan toz partiküllerinin oluşan santrifüj kuvvetin etkisiyle kanatlara çarpıp havadan ayrılması ve ürünün altındaki deliklerden tahliye olmasıyla çalışmaktadır.

Kaplama

• Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
• İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir.

Montaj

• Vidalı montaj.
• 8 veya M.10 civatayla kanala montaj.

Sipariş Kodu

Model / Standart Ölçüler / Kaplama Tipi

Semboller

• W (mm): Boğaz Uzunluğu
• H (mm): Boğaz genişliği
• EPC: Elektrostatik toz boya

Akustik Panjur

Ürün kasa ve kanatları standart olarak galvaniz sacdan imal edilmektedir. İsteğe bağlı olarak alüminyum veya paslanmaz çelik sacdan da imal edilmektedir

Kullanım

Hava kanalı emiş ve egzos hatlarının uçlarında kanal vasıtasıyla aspiratör veya klima santralından gelen ses aktarımını azaltmak için olduğu gibi, iç ve dış ortam arasındaki ses aktarımını azaltmak için de kullanılmaktadır. Kanatlar 45° açılı olarak imal edilmekte ve kasaya belirlenen aralıklarla monte edilmektedirler. Ayrıca kanatlar çift cidarlı olup, içteki cidar aşınmaya karşı dayanıklı Ø5 mm gözenekli perfore sacdan, dış cidar galvanizli sacdan imal edilmekte ve iki cidar arasına da akustik malzemesi olarak 50 kg/m3 yoğunlukta 50 mm kalınlıkta cam yünü konulmaktadır. Aynı zamanda havalandırma tesisatını yağmur, kuş v.b. gibi zararlı etkenlerden korumaktadır.

Kaplama

• Elektrostatik toz boya (Standart renkler RAL 9010 ve RAL 9016)
• İsteğe bağlı olarak diğer tüm RAL kodundaki renkler de temin edilmektedir

Montaj

Vidalı montaj

Aksesuar

• GW6: 6 x 6 mm galvanizli tel kafes
• GW10: 10 x 10 mm galvanizli tel kafes.

Sipariş Kodu

Model / Standart Ölçüler / Aksesuar / Kaplama Tipi

Semboller

• W (mm): Boğaz uzunluğu
• H (mm): Boğaz genişliği
• EPC: Eloktro statik toz boya

Dairesel Panjur

Alüminyum malzemeden kalıpta imal edilmektedir.

Özellikleri

• Genellikle taze hava için emiş amacıyla kullanılır.
• Doğrudan kanala oturan yuvarlak bir bağlantısı vardır.
• Panjurun arka tarafına, sistemi sinek vb. gibi küçük hayvanlardan korumak için paslanmaz çelikten bir tel konulmaktadır.
• Vida montajlıdır.
