Susturucular

Tasarım

Dairesel susturucuların dışı spiral dikişli boru ve içi perfore çelik saç keson olarak tasarlanmıştır. Aradaki boşluk ses emici cam/taş yünü wool ile doldurulmuştur.

Perfore çelik saç ile akustik izolasyon malzemesi arasında cam/taş yününün kanala girmesini engellemek için polyester bir doku bulunmaktadır.

Bağlantı

Dairesel susturucular standart olarak SPIRO®system ile birlikte verilir. NPL tipi, d! =315 mm manşon verilir.

Ölçüler

Dairesel susturucular 100-800 mm arası bağlantı ölçülerinde ve bu ölçülere bağlı olarak, 300,600,900,1200 ve 1500 mm gibi standart uzunluklarda mevcuttur.

Teknik bilgi

Her bir tip için, ilgili ölçü, ağırlık, ses seviyesi ve basınç düşümü bölümlerine bakınız.

YSL

Flanşlar galvaniz saçtan imal edilmiştir. 01OO-15OO mm arasındaki ölçülerde mevcuttur.

YSBL

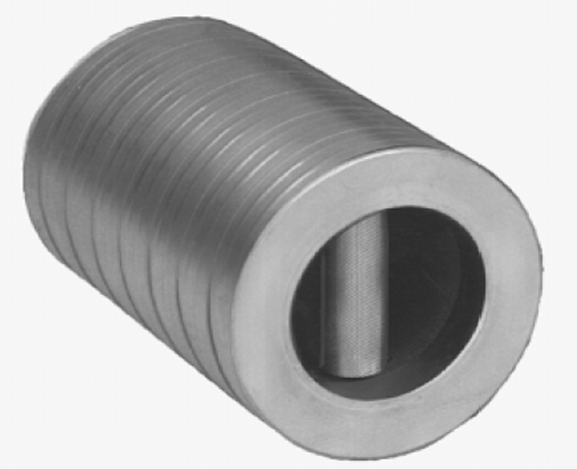

Çift taraflı NPL contalı olarak imal edilir. Akustik izolasyon için kayayünü kullanılır.

YSGL

315 mm ve daha büyük çaplarda çift taraflı erkek NPL bağlantılı olarak imal edilir. Akustik izolasyon için kayayönü kullanılır.

YSSBL

Çift taraflı NPL contalı olarak imal edilir. Akustik izolasyon için kaya yünü kullanılır.

Dikdörtgen Susturucular

Malzeme

Susturucu kasası 1 mm galvenizli sacdan, kulisleri ise 0,5 mm galvenizli sacdan imal edilmektedir. Köşe parçaları ise DKP sacdan imal edildikten sonra galvenizle kaplanır.

Teknik Özellikler

Susturucular, klima ve havalandırma sistemlerinde meydana gelen sesin yutumunu sağlamak için kullanılırlar. Susturucuda kullanılan kulis genişlikleri 100 mm, 200 mm olup içindeki dolgu malzemesi 2 adet 20 mm kalınlığında 50 kg/m1 2 3 yoğunluğundaki bir yüzü cam tülü kaplı cam yünüdür.

Kullanılan cam yünü DİN 4102 standardı A2 sınıfına uygun yanmaz özellikte olup, çürüme ve rutubete karşı dayanıklıdır. Cam yününün hava ile temas eden yüzeyinin cam tülü ile kaplı olması 20 m/s’ye kadar olan yüksek hava hızlarında yüzeyden partikül uçmasını engeller. Ayrıca susturucular flanşlı olarak imal edilmekte olup, kullanılan mastikli flanşlar 20 mm, 25 mm, 30 mm, 35 mm’lik olup; 20 ve 25 mm lik mastikli flanşlarda montaj için M8 civata ve somunlar, 30 ve 35 mm’lik mastikli flanşlarda ise M10 civata ve somunlar kullanılmaktadır.

Montaj Tipi

Susturucular giriş ve çıkışındaki flanşlardan civata ve somunlarla monte edilmektedir.

Askı Kelepçesi

Galvaniz saçtan mamul, 2 parçadan oluşmaktadır. Anti-vibrasyon contası mevcuttur.

Metal Damper Kolu

Damper kolları kanal içindeki hava akımının ayarlanması için kullanılır. Montajı kolay ve tek yada çok kanatlı tüm damperlerde etkili kullanım sağlar.

Flanşlar

Flanşlar galvaniz saçtan imal edilmiştir. 01OO-15OO mm arasındaki ölçülerde mevcuttur.
